鄭州立佳熱噴涂機械有限公司

國內(nèi)業(yè)務(wù)：13839410231，18638188966
國外業(yè)務(wù)：15981997511
電　話：0371-86102889
郵　箱：zzljrpt@163.com
總部地址：河南省鄭州市高新區(qū)黃楊街與紅楠路交匯東南角立佳表面6號車間

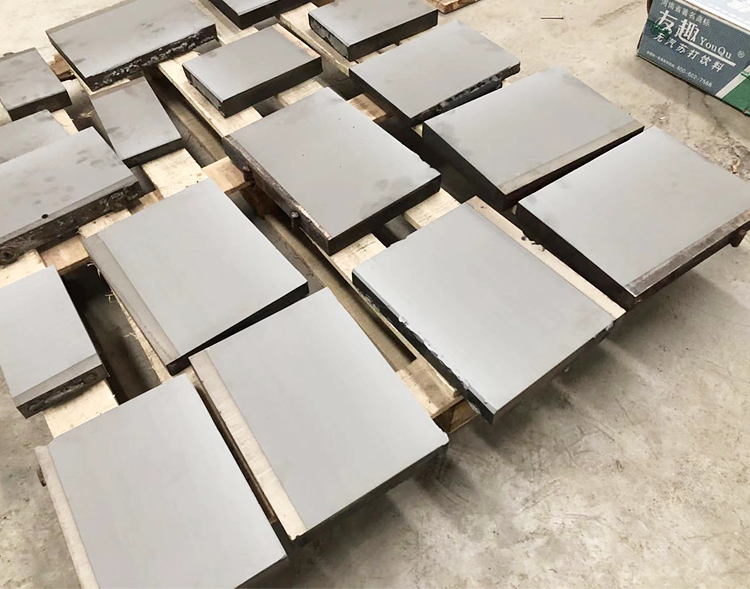

耐火磚磨具

概述：耐火磚成型模板工作面大,在200t壓力機上承受著耐火材料堅硬顆粒的擠壓、刮削和研磨,其服役條件較為惡劣。因此要求模具工作面具有高硬度、高耐磨性、足夠的強度和適當(dāng)?shù)捻g性。國

咨詢熱線： 13839410231

詳情

耐火磚成型模板工作面大,在200t壓力機上承受著耐火材料堅硬顆粒的擠壓、刮削和研磨,其服役條件較為惡劣。因此要求模具工作面具有高硬度、高耐磨性、足夠的強度和適當(dāng)?shù)捻g性。國外有使用高合金冷作模具鋼制作模板,熱處理后表面硬度高、耐磨性好,但脆性大,模具安裝時易開裂,且成本高。國內(nèi)不少耐火材料廠曾試用高鉻鑄鐵、高碳鉻鉬耐磨合金以及硬質(zhì)合金等,或?qū)μ间撝颇＞哌M行滲硼表面強化,或滲碳與硼氮共滲復(fù)合處理等，但壽命還是一般，模板所受磨損為嚴重,失效較早。一般每套模具約沖壓2000~4000塊耐火磚即告失效。
　　
模板失效形式多種多樣,除了操作以及安裝不當(dāng)而失效外,下列幾種失效形式較多見。
　　(1) 模板服役表面各處磨損均勻,當(dāng)模板下部磚坯成型部位磨損很大時,磚坯尺寸超差,或造成磚坯脫模困難,模板即告失效,此種失效屬正常失效。
　　(2) 模板下部磚坯成型部位,板面各處磨損不同步,致使表面出現(xiàn)大小不一,形狀不同的凹坑。磚坯脫模時受到阻礙,脫模后磚坯表面出現(xiàn)皺裂,,此種失效形式較為普遍。
　　(3)模板板面先形成凹坑,此后凹坑在堅硬顆粒的刮削作用下不斷沿板面長度方向擴展而磨出一道或多道深淺不一、寬窄不同的溝槽,致使模板報廢,此種失效形式也較多見。
模板失效原因
　　采用線切割機將成品模板橫向切開,制成試樣,進行金相分析和硬度測試。
　　鋼制模板失效原因主要有以下幾個方面。
　　(1)模板滲碳層淺,且碳濃度不高。取自模板的試樣,經(jīng)用高溫防氧化脫碳涂料保護退火后,用金相法測定了滲碳層深度,并大致估計了表層含碳量。滲層深度只有1.4￣2.0mm。顯微組織觀察表明,表層含碳量不高,只在模板表層出現(xiàn)少量不連續(xù)的二次滲碳體網(wǎng),估計表層含碳量約為0.8%￣0.9%。模板滲層淺,淬火后淬硬層深度也淺。由于表層碳濃度不高,淬火狀態(tài)下不存在二次碳化物,因此,模板的耐磨性也不會太高。
　　(2) 模板滲碳層淺,過渡區(qū)窄,內(nèi)層硬度低。硬度測定表明,自模板表面至心部硬度降低很快,硬度梯度很大,某些部位距表面1.5mm處硬度就已降至HRC30以下。表層一經(jīng)磨損,模板的耐磨性將急劇下降。
　　(3) 模板各處硬度不均勻,存在著許多軟點區(qū)。高硬度區(qū)域的硬度達HRC62,軟點區(qū)域的硬度則為HRC35以下。硬度高的區(qū)域耐磨性較好,不易磨損,而軟點區(qū)域耐磨性差,易磨損而下陷,即各處磨損不同步致使模板過早出現(xiàn)凹坑。
上述是導(dǎo)致模板過早失效的主要原因。這是由于模板材料選擇不當(dāng)和熱處理工藝存在著一些問題所造成的。
我公司在耐火磚模具的耐磨涂層上有著成熟的技術(shù)方案，并經(jīng)過多家客戶驗證，采用熱處理加噴涂碳化鎢的工藝，可以使模具使用壽命提高3倍以上，一般每套模具約可以沖壓10000~20000塊耐火磚。

看了又看
